📌 스캔 데이터 추출 파일 형식 설정

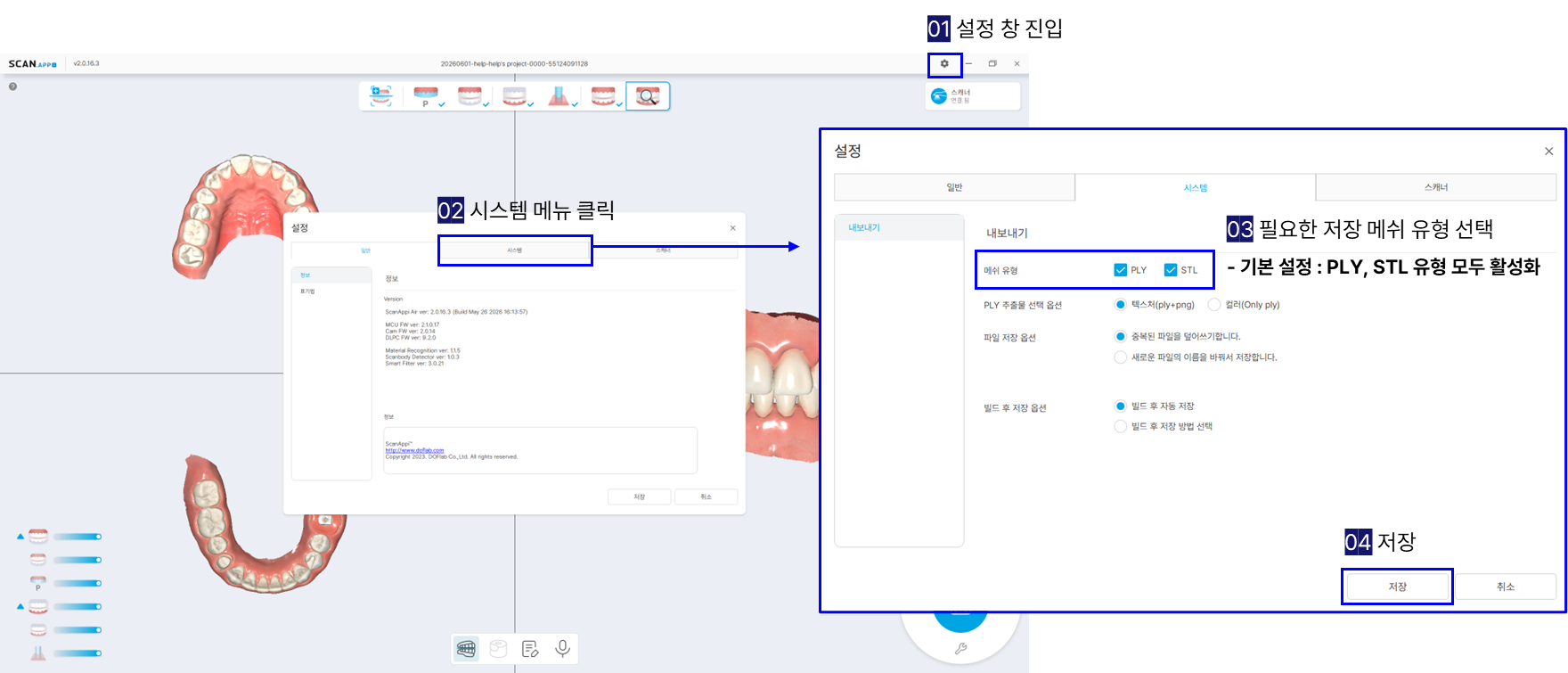

ScanApp i 설정 창에서 스캔 데이터 추출 시 저장할 파일 형식을 설정할 수 있습니다.
지원하는 파일 형식은 PLY와 STL이며, 기본 설정으로 두 파일 형식 모두 활성화되어 있습니다.
1. 파일 유형
파일 유형 |
세부 유형 |
설명 |
데이터 |
STL |
- |
컬러 정보가 포함되지 않은 Mesh 파일 형식 | |
PLY |
텍스처 |
컬러 정보가 별도의 PNG 파일로 저장되는 Mesh 파일 형식 PLY와 PNG 파일이 함께 추출됨 CAD 소프트웨어에서 컬러 확인을 위해 PLY와 PNG 파일을 모두 불러와야 함 |
|
컬러 |
컬러 정보가 Mesh 파일에 포함되어 저장되는 파일 형식 별도의 PNG 파일 없이 PLY 파일만으로 컬러를 확인할 수 있음 |
📌 스캔 후 데이터 저장하기
1. 빌드 후 자동 저장

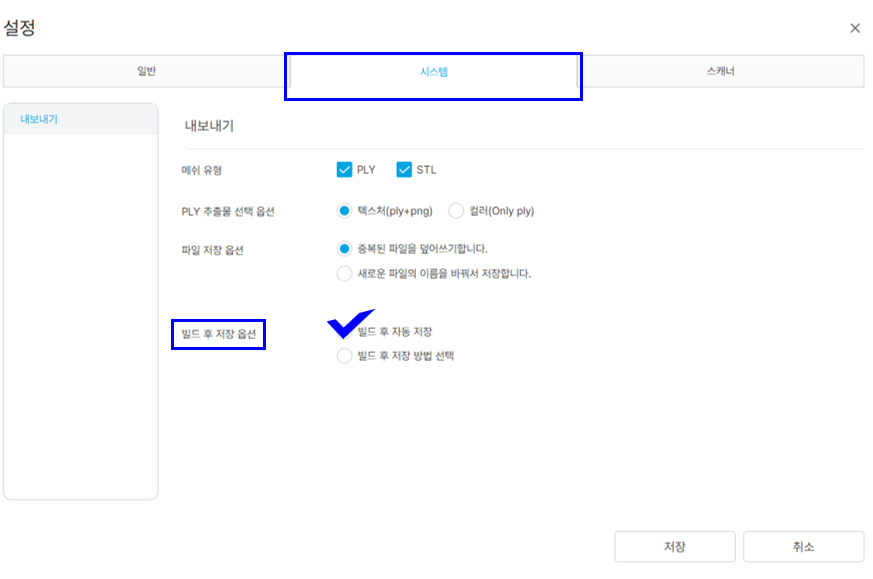

ScanApp i 설정에서 '빌드 후 자동 저장' 옵션을 활성화할 경우, 확인 단계에서 빌드 완료 후 최종 Mesh 데이터가 자동으로 저장됩니다.
해당 옵션은 기본으로 활성화되어 있습니다.
저장된 Mesh 데이터는 DOFSync 프로젝트의 '파일 싱크' 또는 PC의 Sync 작업 경로 폴더에서 확인할 수 있습니다.
2. 빌드 후 저장 방법 선택

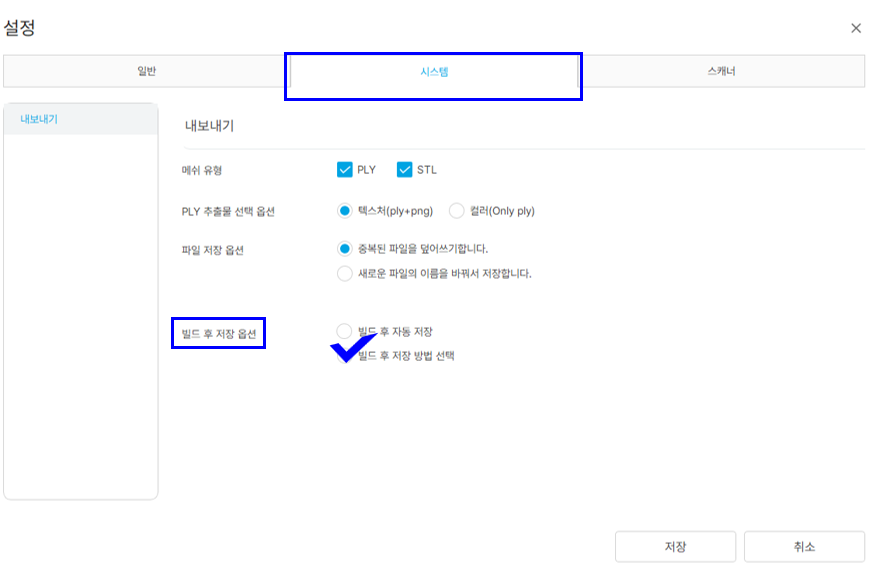

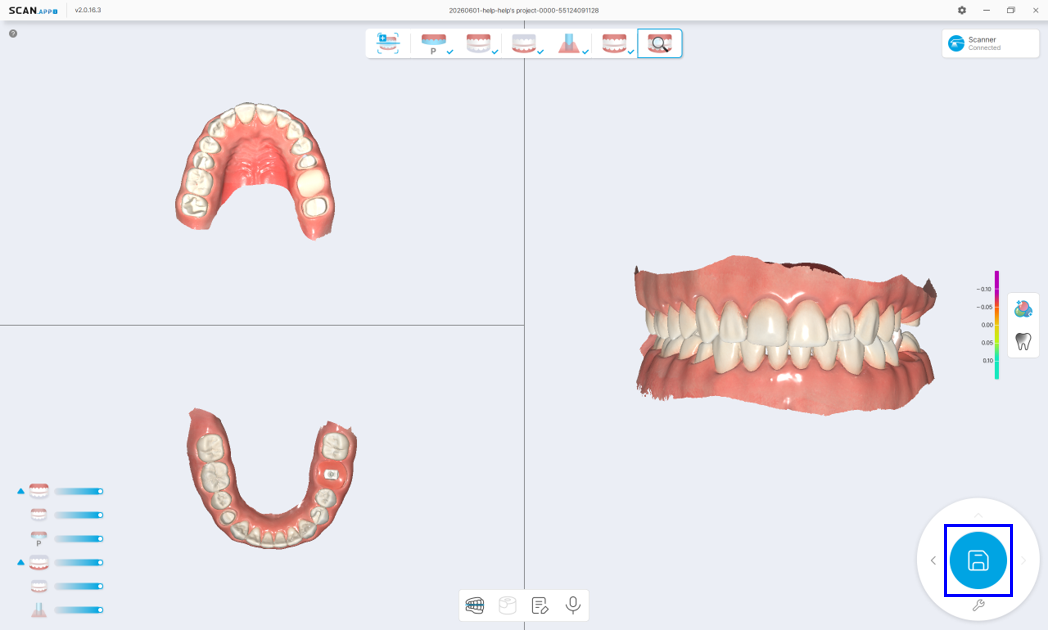

ScanApp i 설정에서 '빌드 후 저장 방법 선택' 옵션을 활성화할 경우, 확인 단계에서 빌드 완료 후 '저장' 버튼을 눌러야 최종 Mesh 데이터가 저장됩니다.
해당 옵션이 활성화된 상태에서 '저장' 버튼을 누르지 않으면 최종 Mesh 데이터가 추출 및 저장되지 않습니다.
저장된 Mesh 데이터는 DOFSync 프로젝트의 '파일 싱크' 또는 PC의 Sync 작업 경로 폴더에서 확인할 수 있습니다.
📌 최종 스캔 데이터 확인하기
1. ScanApp i에서 확인하기

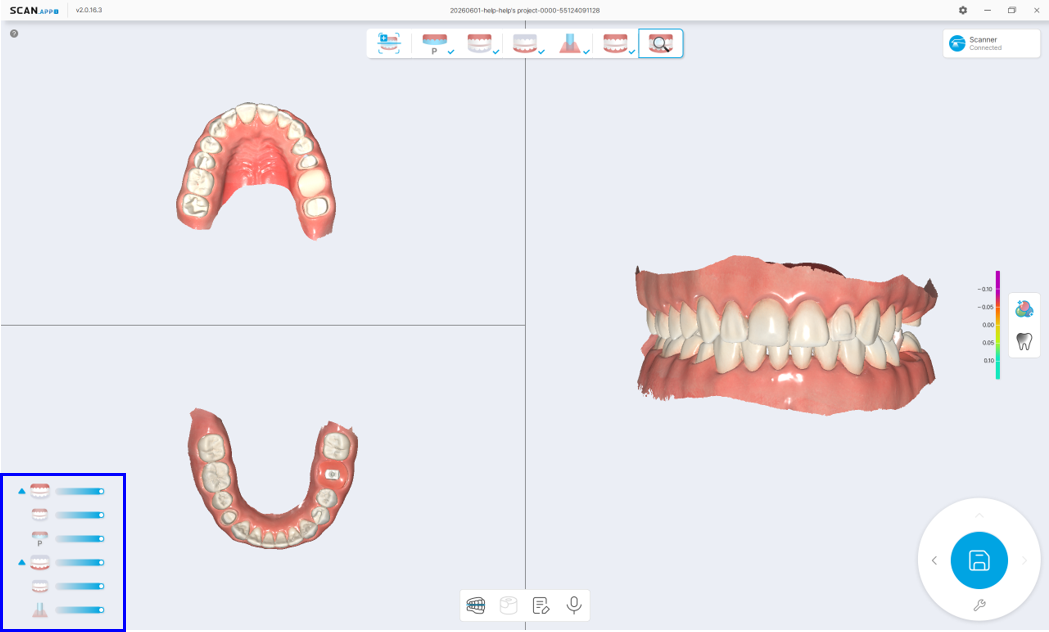

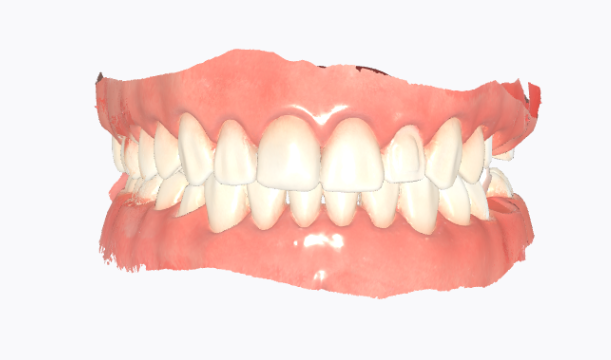

ScanApp i에서 스캔을 완료한 후 '확인' 단계에 진입하면 빌드 된 최종 Mesh 데이터를 확인할 수 있습니다.

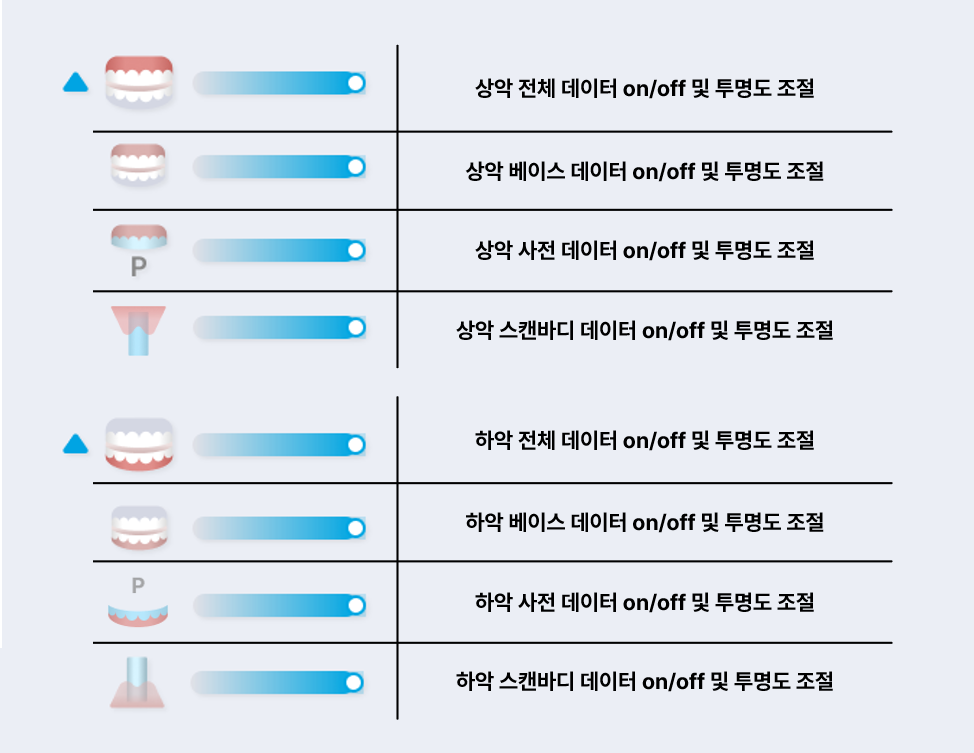

좌측 하단의 데이터 Opacity 기능을 통해 각 데이터를 켜고 끄거나 투명도를 조절할 수 있습니다.
각 단계의 아이콘을 클릭하여 데이터를 켜고 끌 수 있으며, 아이콘 옆의 슬라이더를 이용해 투명도를 조절할 수 있습니다.
2. DOFSync에서 확인하기

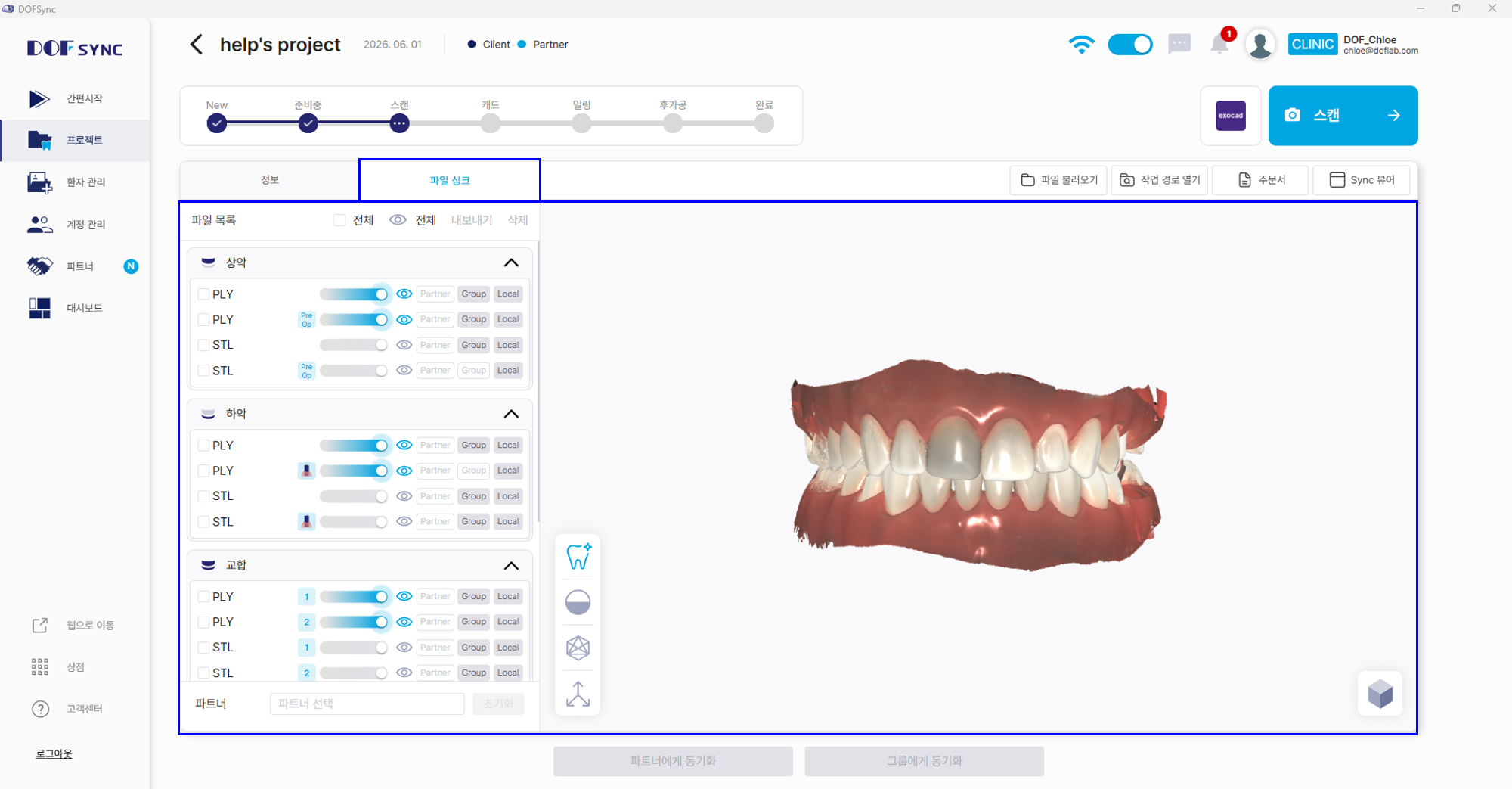

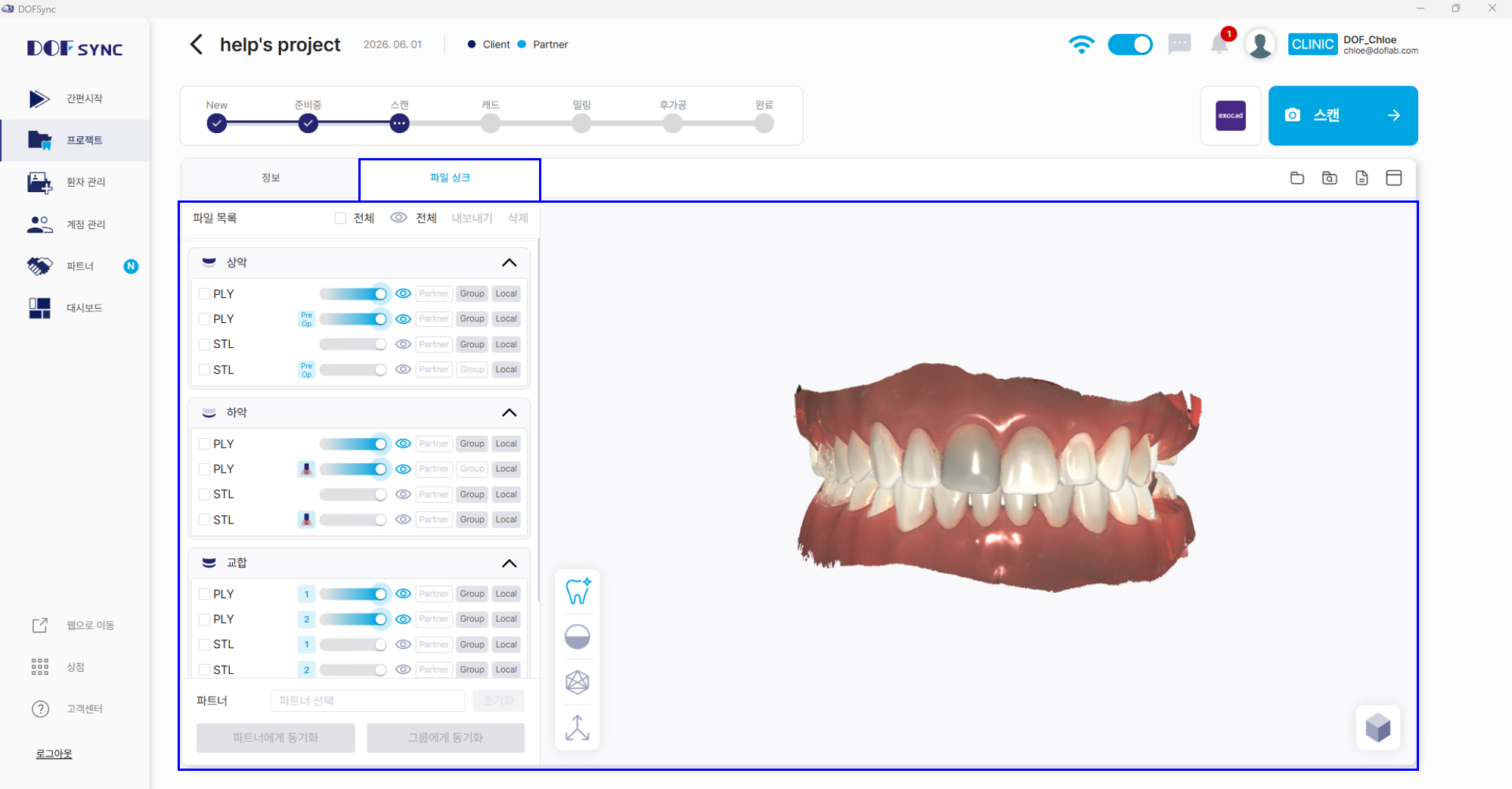

ScanApp i에서 저장된 데이터는 DOFSync 프로젝트의 '파일 싱크' 메뉴에서 확인할 수 있습니다.
파일 목록에서 저장된 데이터를 확인할 수 있으며, 각 데이터를 켜고 끄거나 투명도를 조절할 수 있습니다.

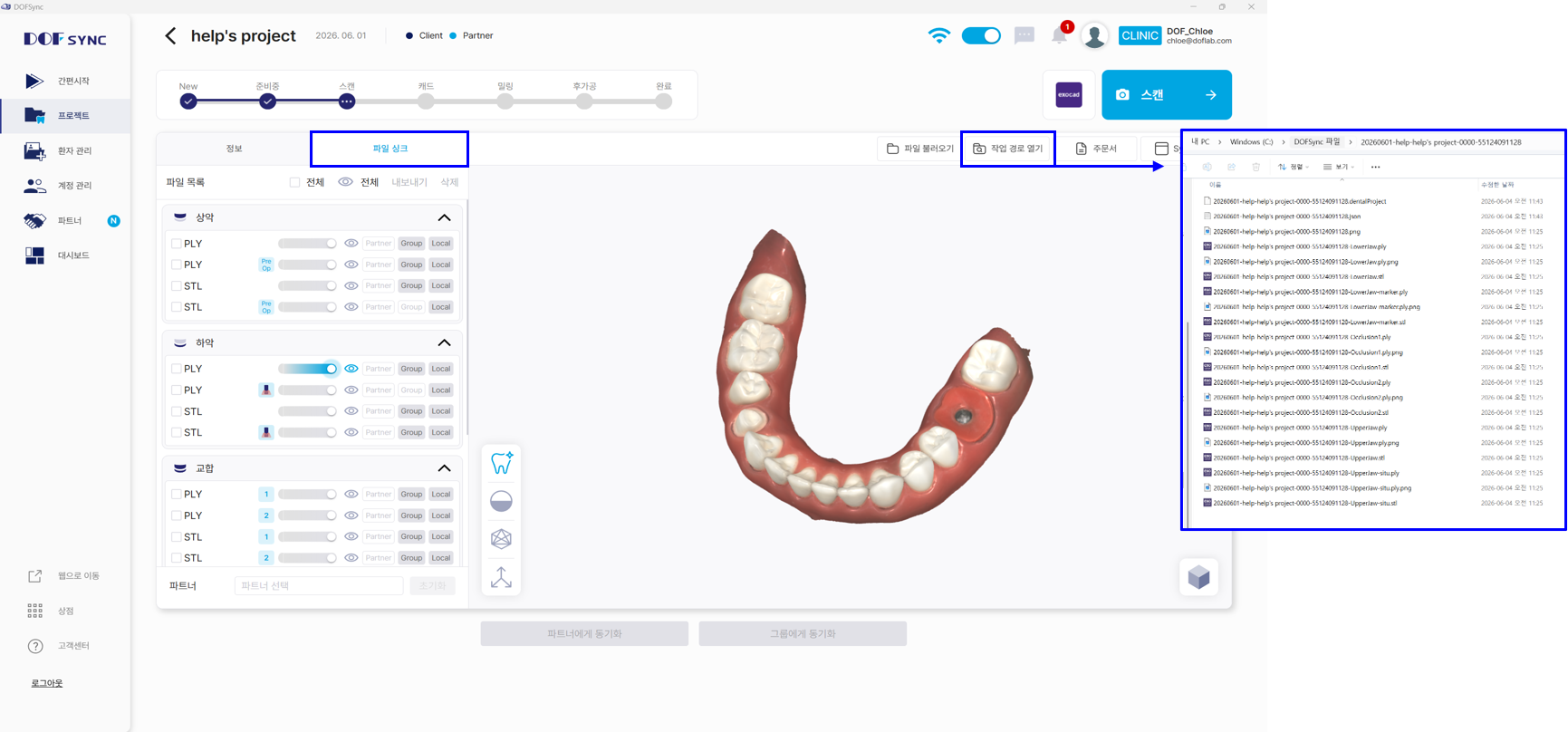

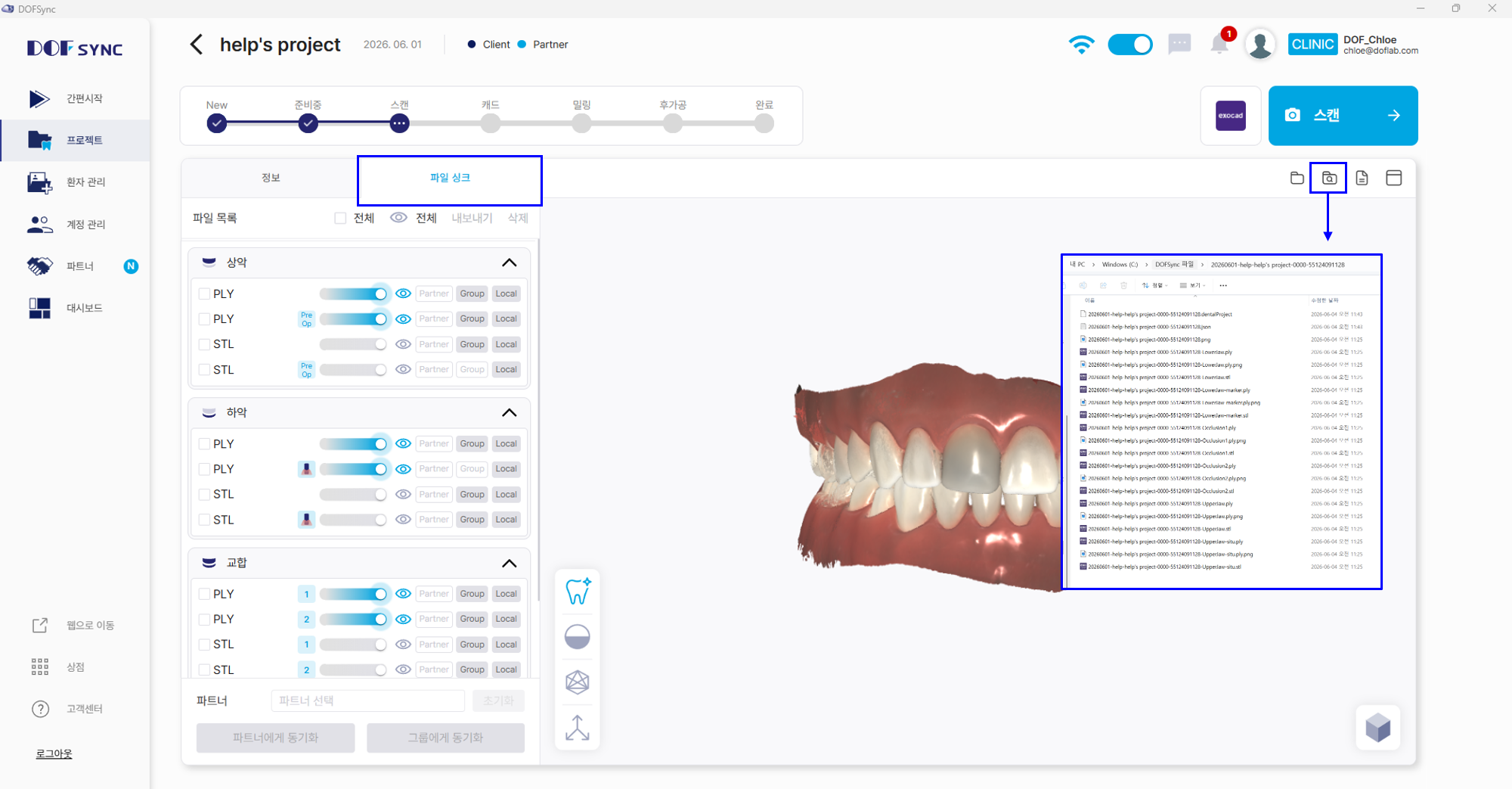

'작업 경로 열기'를 클릭하면 PC의 Sync 작업 경로 폴더가 열리며, 저장된 파일 전체를 확인할 수 있습니다.
저장된 데이터는 3D 뷰어 프로그램 또는 CAD 소프트웨어에서 불러와 활용할 수 있습니다.
