FREEDOM i 스캔 전 체크리스트 | |
□ |
노트북 전원 연결 |
□ |
외부 조명 환경 |
□ |
스캐너 팁 미러 상태 |
□ |
환자 구강 내 환경 |
□ |
스캐너 팁 유형 설정 |
□ |
스마트 필터 옵션 |
□ |
배터리 체결 및 충전 상태 |
📌노트북 전원 연결
스캔 중에는 항상 노트북을 전원에 연결해주세요. 스캔 소프트웨어는 높은 성능을 요구하기 때문에 CPU와 GPU 사용량이 많아져 배터리가 빠르게 소모됩니다.
배터리가 완전히 충전되어 있더라도, 스캔 동안에는 반드시 노트북 전원을 연결해야 합니다.
📌외부 조명 환경
스캔 중 외부 조명이 너무 강할 경우, 스캔 끊김이 발생하여 데이터의 정확도가 저하될 수 있습니다.
치과 체어의 라이트와 루페 라이트 등의 외부 조명은 반드시 끄고 스캔해야 합니다.

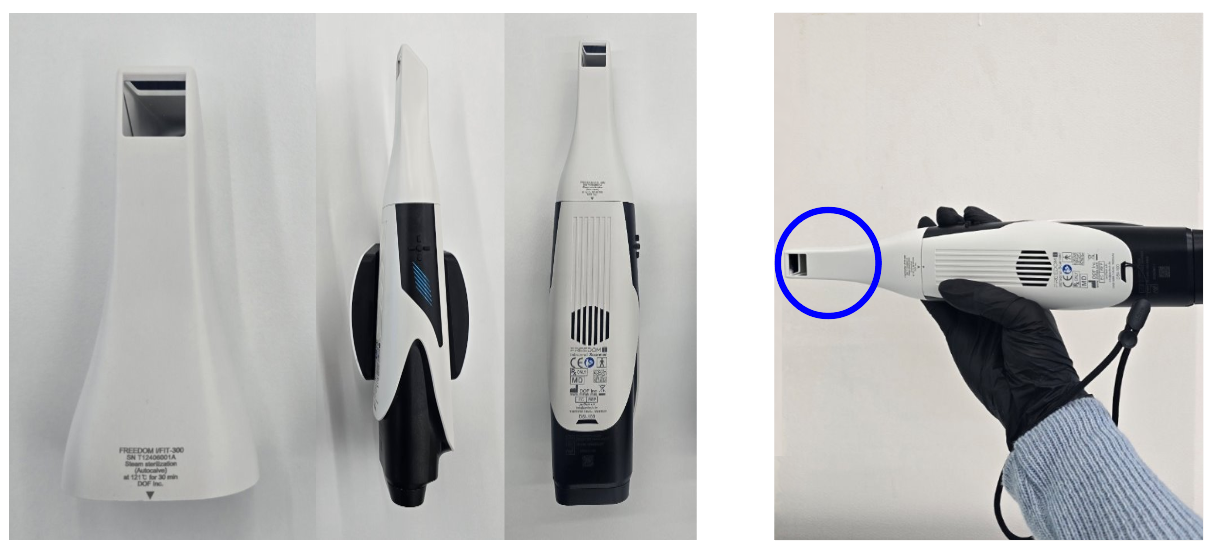

📌 스캐너 팁 미러 상태
스캐너 팁의 미러에 얼룩이나 오염이 있을 경우, 스캔 성능과 데이터 정확도에 영향을 줄 수 있습니다.

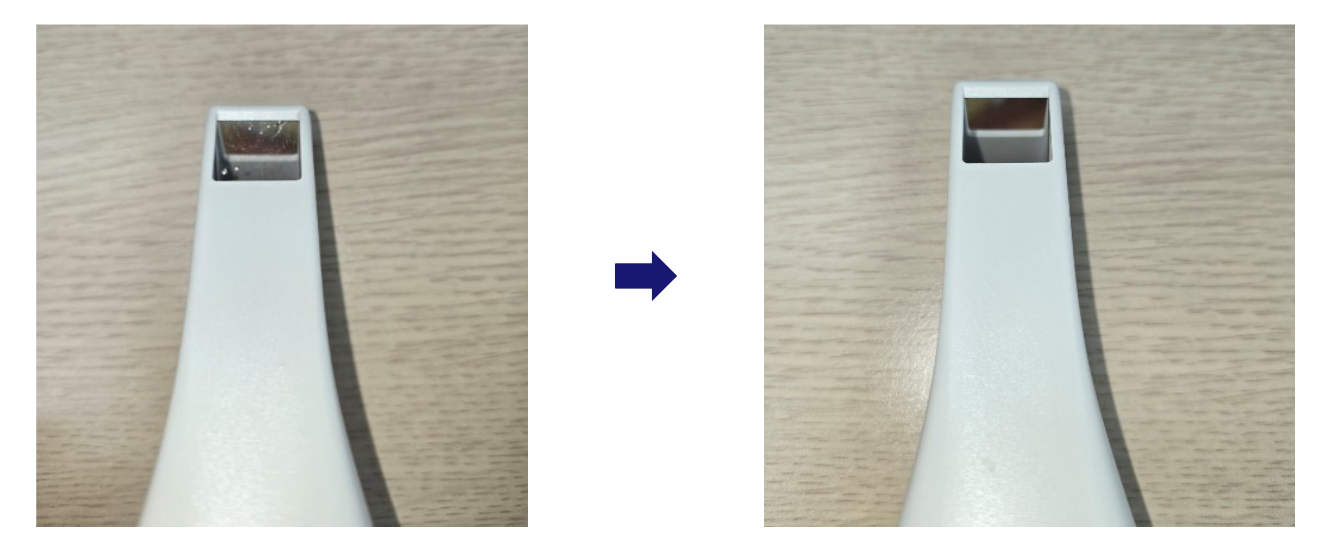

스캔을 시작 전 팁 미러를 확인하고, 오염이 있을 경우 건조 된 부드러운 세용 천을 사용하여 제거합니다.
📘 관련 참고 문서
- FREEDOM i 유지 보수 가이드
📌환자 구강 내 환경
구강 스캔 전 환자의 구강 상태를 확인해야 합니다. 구강 내에 혈액/타액이 과도하게 있는 경우 스캔 데이터에 영향을 줄 수 있으므로 스캔 전 반드시 혈액과 타액을 제거해야 합니다.
구강 스캐너는 구강 상태를 있는 그대로 획득하여 데이터를 생성하기 때문에, 치은 연하 마진 또는 불분명한 마진 케이스의 경우 정확한 마진 데이터 획득을 위해 치은 격리가 필요합니다.
치은 격리 방법은 레이저를 이용한 치은 절개, 치은 압배사를 사용한 격리 등이 있습니다.
| 올바르지 않은 구강 환경 | 올바른 구강 환경 |
📌스캐너 팁 유형 설정
FREEDOM i는 Normal 팁과 Lateral 팁, 두 가지 스캐너 팁 방향을 제공합니다. 사용자는 선호에 따라 자유롭게 팁 방향을 선택하여 사용할 수 있습니다.
팁 유형을 교체할 경우, 스캔 소프트웨어 안 '도구 메뉴'에서 팁 유형 설정을 함께 변경해야 합니다.
| Normal 팁 | Lateral 팁 |
스캔 시야(FOV): 14*12(mm) | |
| 권장 파지법: 손바닥 파지법 (Palm grasp) | 권장 파지법: 펜 파지법 (Pen grasp) |

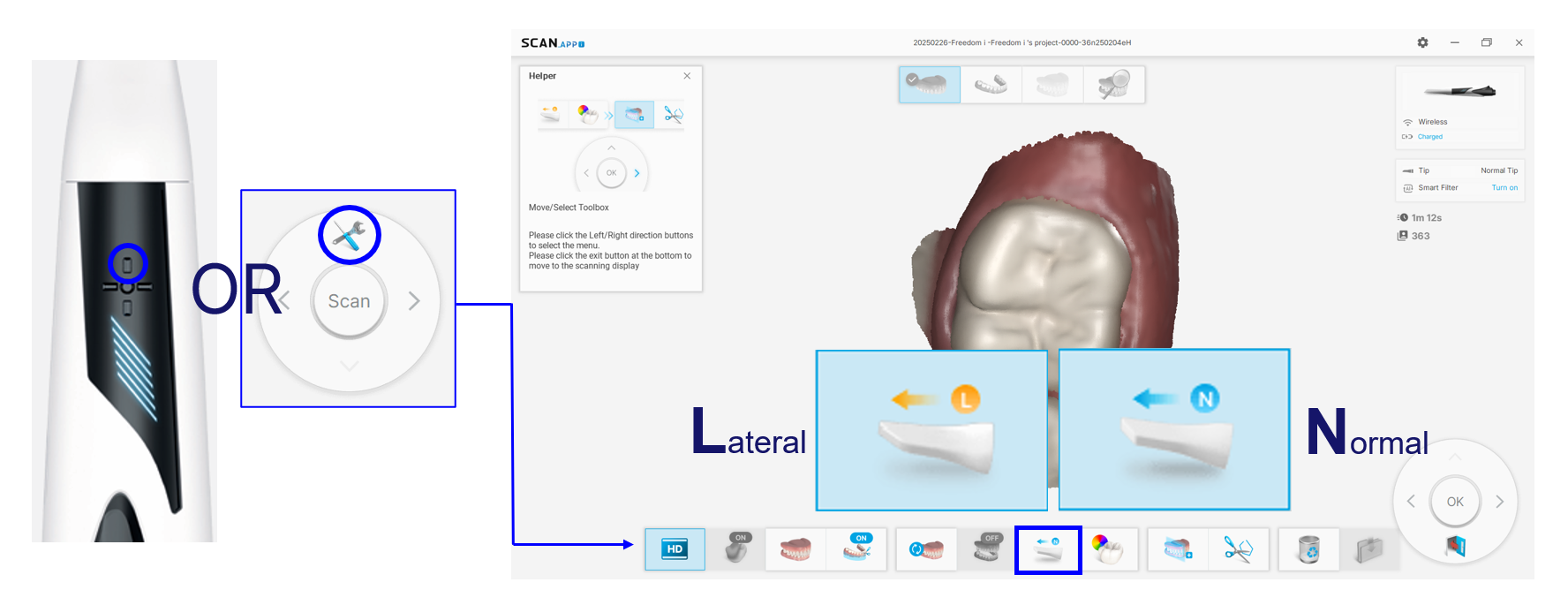

1. '도구 메뉴'에서 팁 유형 설정 변경하기
D-Pad의 위쪽 버튼을 누르거나 스캔 소프트웨어에서 도구 메뉴를 클릭하여 '도구 메'에 진입한 후, 본체에 장착된 팁에 맞게 설정을 변경할 수 있습니다.

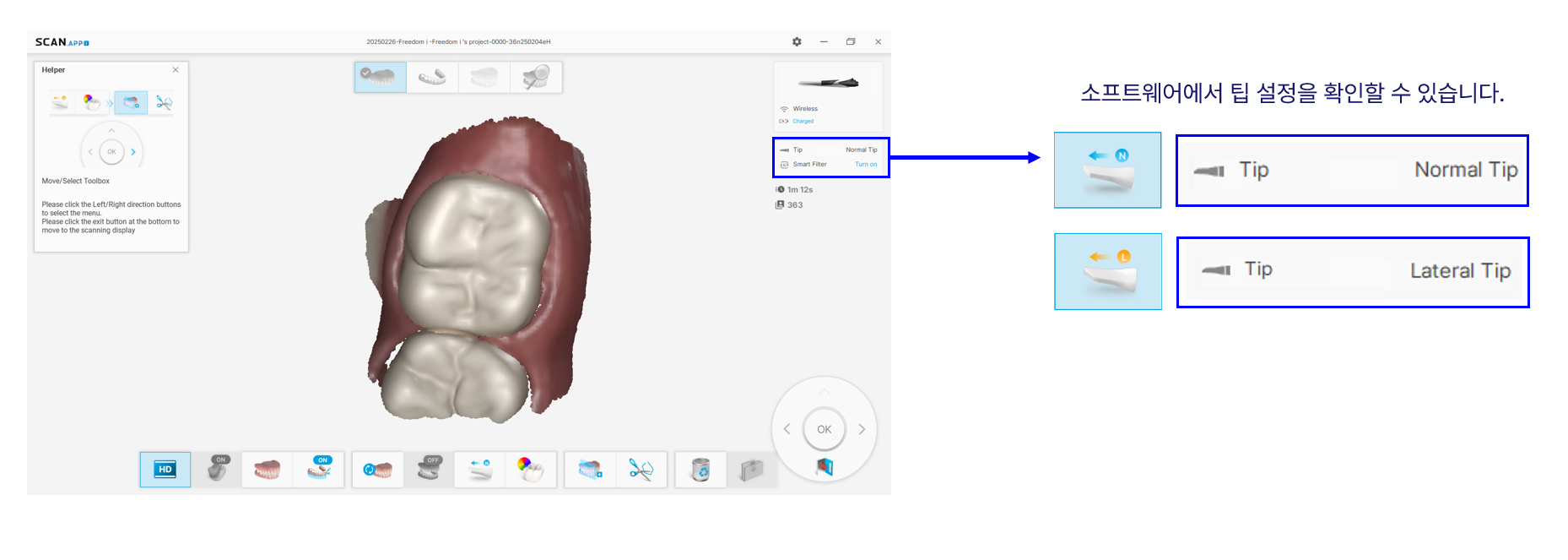

스캔 소프트웨어 우측 상단에서 설정된 팁 유형을 확인할 수 있습니다.
2. 사용 중인 팁과 소프트웨어 내 설정된 팁이 다를 경우

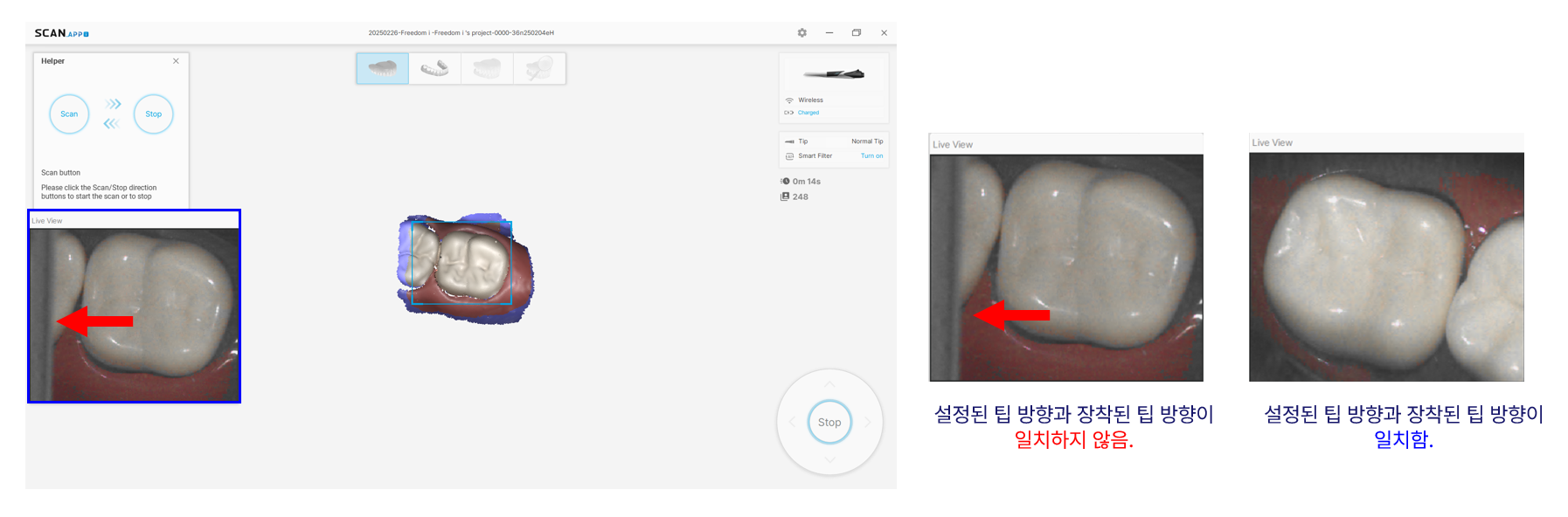

사용 중인 팁 방향과 소프트웨어 내 설정된 팁 방향이 다를 경우, 아래 이미지처럼 스캔 중 라이브 뷰 화면 왼쪽에 가려진 영역이 나타날 수 있습니다. 이와 같은 이유로 스캔 중 끊김 등의 문제가 발생할 수 있습니다.
📌스마트 필터 옵션

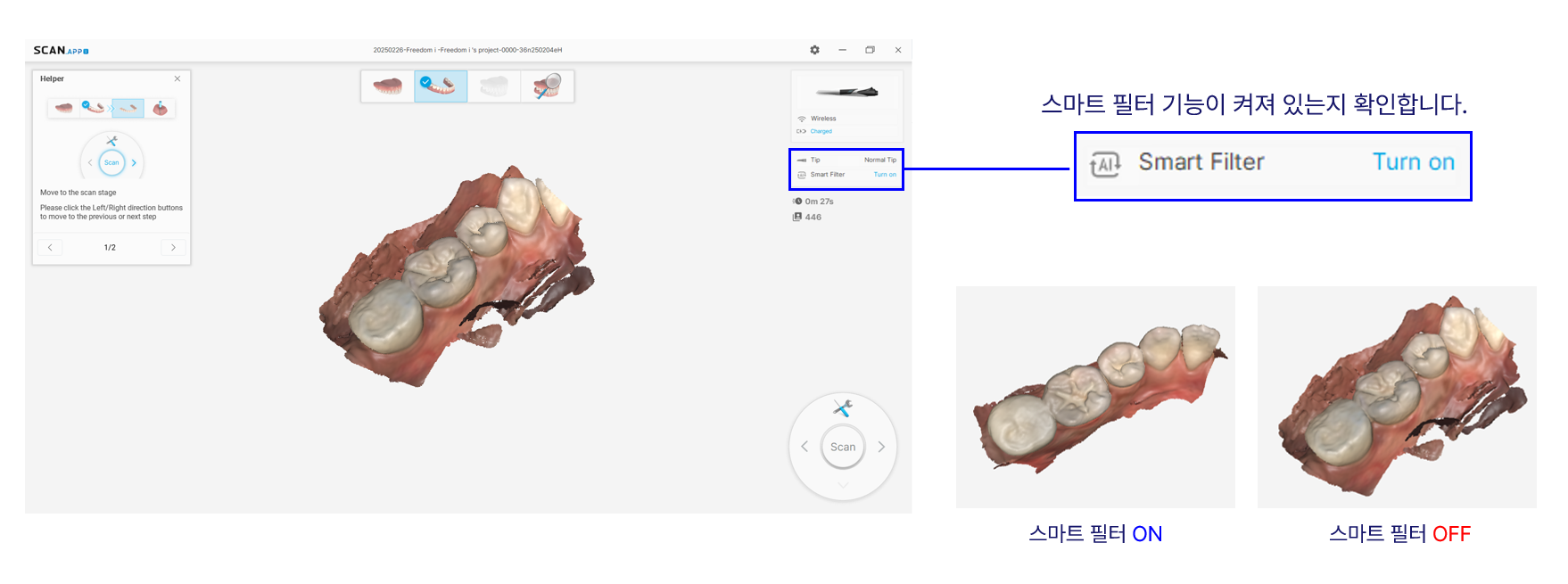

FREEDOM i는 스캔 중 불필요한 연조직을 자동으로 제거하는 '스마트 필터' 기능을 지원합니다.
구강 스캔 시에는 반드시 '스마트 필터' 기능을 활성화해야 합니다.
스마트 필터 기능이 꺼져 있으면 스캔 중 불필요한 연조직이 제거되지 않아 데이터 획득과 품질에 영향을 줄 수 있습니다.

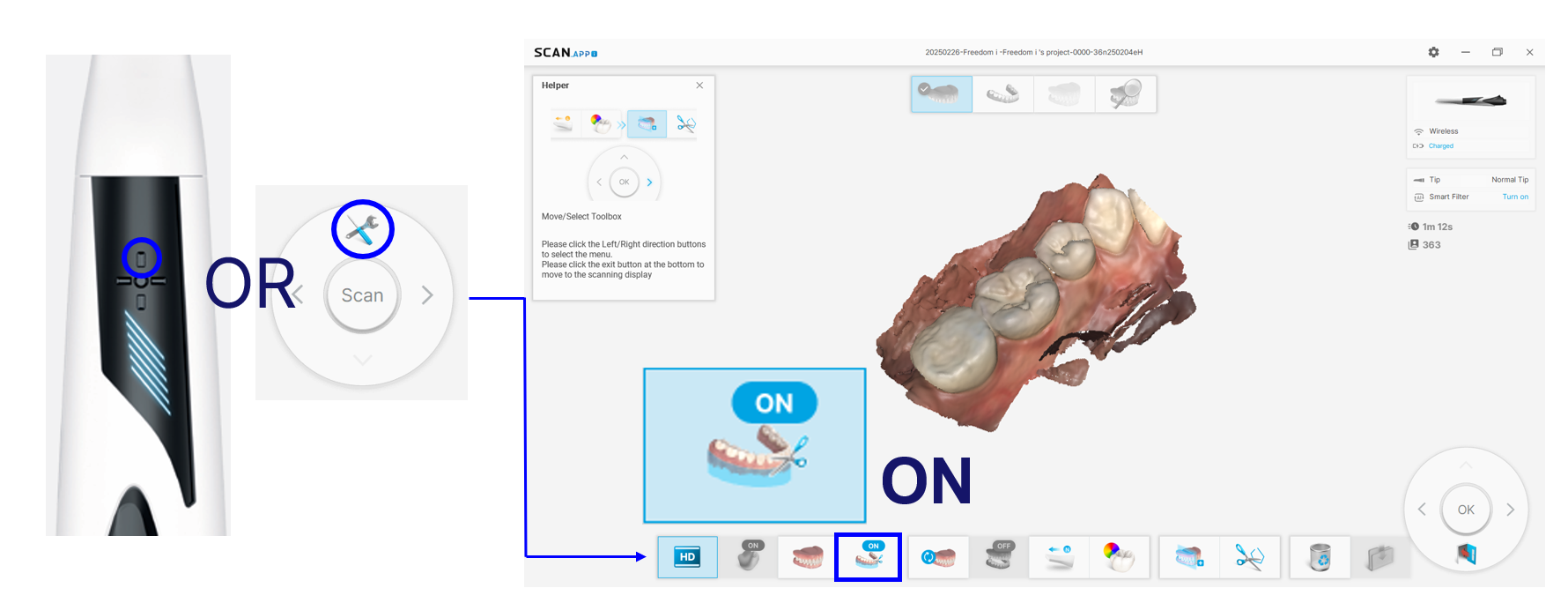

1. '도구 메뉴'에서 스마트 필터 설정 변경하기
D-Pad의 위쪽 버튼을 누르거나 스캔 소프트웨어에서 도구 메뉴를 클릭하여 '도구 메'에 진입한 후, 스마트 필터 옵션을 변경할 수 있습니다.
📌배터리 체결 및 충전 상태

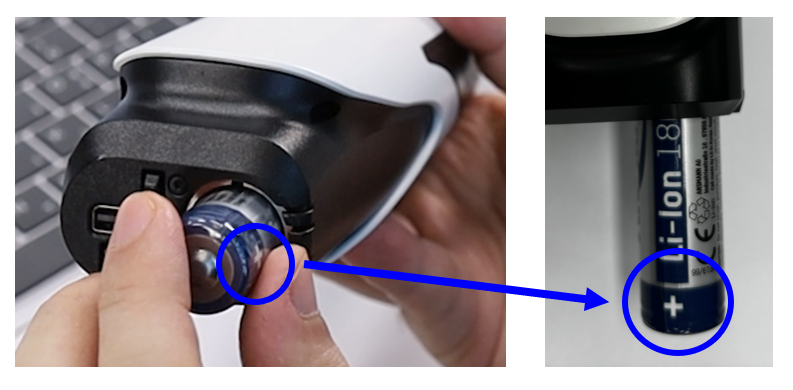

1. 배터리 체결 상태 확인
FREEDOM i를 사용하기 위해서는 반드시 스캐너 내부에 배터리가 장착되어 있어야 합니다.
스캐너를 사용하기 전, 스캐너 내부에 요구 사항에 맞는 배터리가 올바른 방향으로 장착되어 있는지 확인합니다.
배터리의 음극(-)이 안 쪽, 양극(+)이 바깥 쪽을 향하도록 삽입합니다.
|
️⚠️FREEDOM i 사용 전 필수 확인 사항⚠️ FREEDOM i의 요구 사항에 맞지 않는 배터리가 장착되었을 경우, 배터리가 스캐너 내부에서 움직일 수 있으며, |
2. 배터리 충전 상태 확인
FREEDOM i를 사용하기 위해서는 스캐너에 장착된 배터리가 충분히 충전된 상태여야 합니다.
아래 방법을 통해 배터리의 상태를 확인할 수 있으며, 배터리 부족 상태가 확인될 경우 충전된 배터리로 교체하거나 유선 연결을 통해 배터리를 충전해야 합니다.
- LED 패널을 통해 배터리 상태 확인하기:

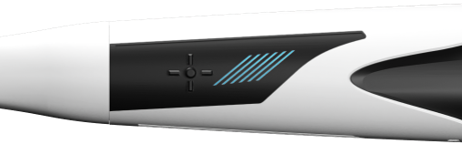

배터리를 삽입한 후 전원을 키면, 스캐너의 LED 패널을 통해 배터리 상태를 확인할 수 있습니다.
LED 상태 표시 |
배터리 상태 |
조치 방법 |
모든 LED 점등 |
스캐너 정상 사용 가능 배터리 충분 상태 |
스캐너가 문제 없이 준비된 상태입니다. 스캔을 진행할 수 있습니다. |
정중앙 2개 LED 빠르게 점등 |
배터리 부족 |
1. 배터리 체결 상태를 확인합니다. 2. 배터리 체결에 문제가 없을 경우, 완전히 충전된 배터리로 교체하거나 유선 연결을 통해 즉시 충전합니다. |
- ScanApp i에서 배터리 상태 확인하기:

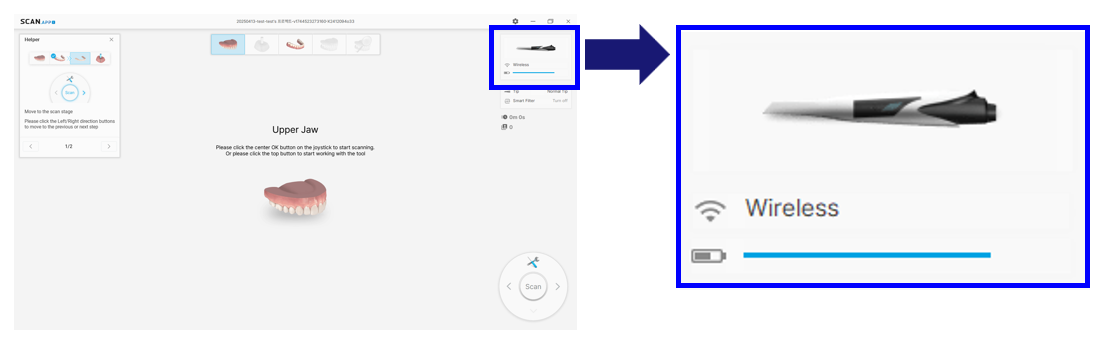

배터리를 삽입한 후 전원을 키면 ScanApp i의 우측 상단 스캐너 상태 화면에서 색상을 통해 배터리 상태를 확인할 수 있습니다.
배터리 상태 색상 |
배터리 잔량 |
조치 방법 |
|
파란색 |
80% 이상 | 스캔 가능 |
|
초록색 |
80% 미만 ~ 30% 이상 | 스캔 가능 |
|
빨간색 |
30% 미만 | 배터리 부족으로 스캔 성능이 낮아짐 배터리 충전 또는 완충된 배터리로 교체 필요 |
