- PIM 솔루션 기본 스캔 전략

📌 PIM 스캔 전 준비

📌 PIM 스캔바디 스캔 전략

📌 PIM 스캔 데이터 정렬

📌 PIM 스캔 전 준비

정확한 PIM 데이터를 획득하기 위해서는 PIM 솔루션에 대한 이해, 사전 준비 및 올바른 스캔 전략이 중요합니다.

스캔을 시작하기 전 PIM 솔루션 관련 문서를 반드시 확인합니다.

특히, 환자에게 장착된 MUA와 사용하려는 PIM 스캔바디의 호환 여부를 사전에 반드시 확인해야 합니다.

1. PIM 가이드 장착하기

• 스캐너에 장착된 스캐너 팁을 분리하고 PIM 가이드를 장착합니다.

• PIM 가이드는 한 방향으로만 장착할 수 있으며, 3단계의 각도 조절이 가능합니다. 각 케이스에 맞게 각도를 조절하여 사용할 수 있습니다.

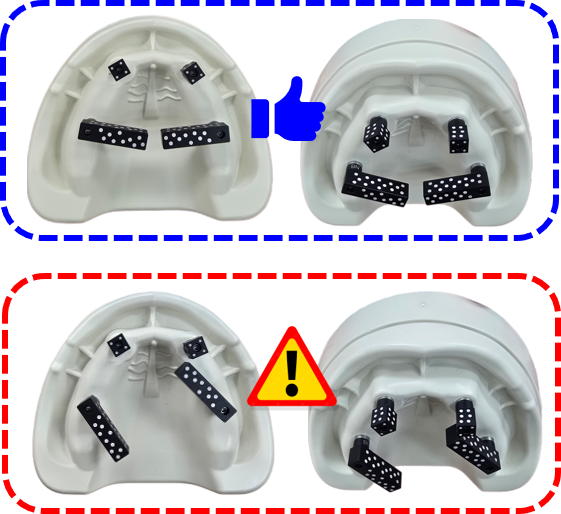

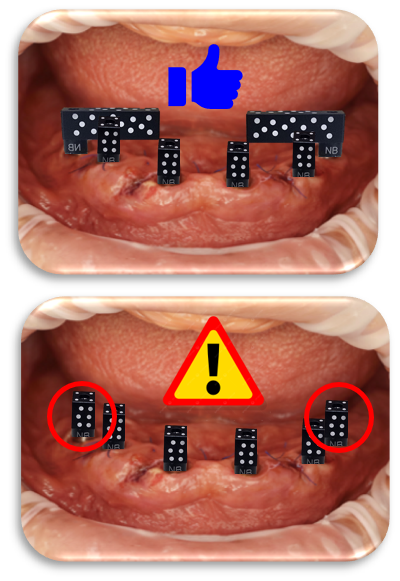

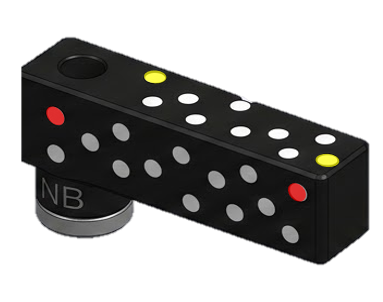

2. PIM 스캔바디 체결하기

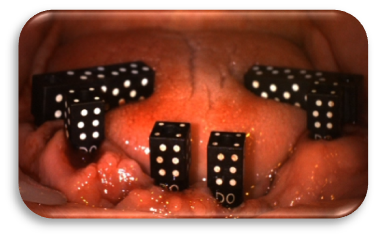

3. 환자 연조직 격리하기

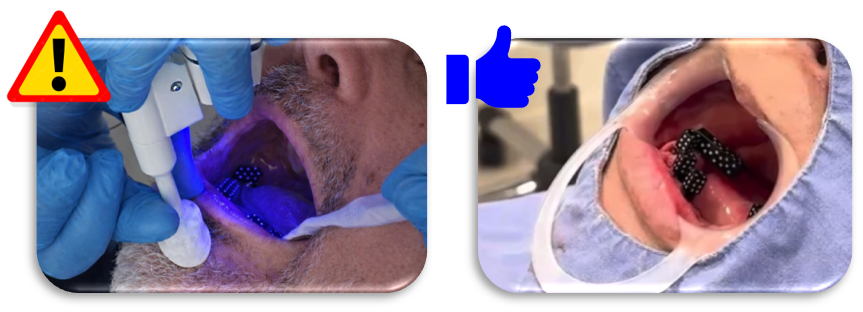

• PIM 스캔바디가 명확하게 보이도록 PIM 스캔 전 리트랙터를 반드시 장착해야 합니다.

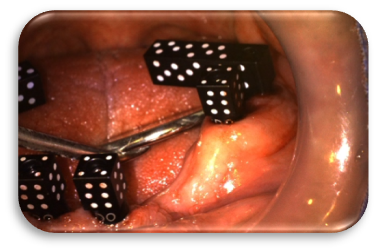

• 하악 케이스에서는 혀가 PIM 스캔바디의 고유 패턴을 가릴 수 있으므로, 스캔 전 또는 스캔 중 아래와 같은 방법으로 혀를 격리합니다.

📌 PIM 스캔바디 스캔 전략

1. 스캐너의 권장 위치

• 스캐너와 스캔바디 사이의 거리는 11cm로 유지하는 것을 권장합니다.

• 스캔바디와 PIM 가이드 사이의 적정 거리를 유지하기 위해 PIM 가이드의 지지대를 활용합니다.

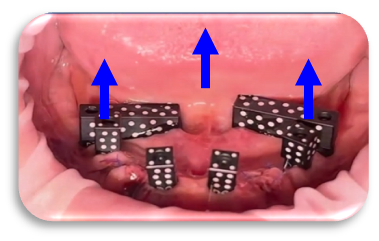

• 스캔바디와 스캐너 사이 거리를 유지하며 스캔바디의 상부와 정면의 고유 패턴이 모두 보이도록 각도를 조정합니다.

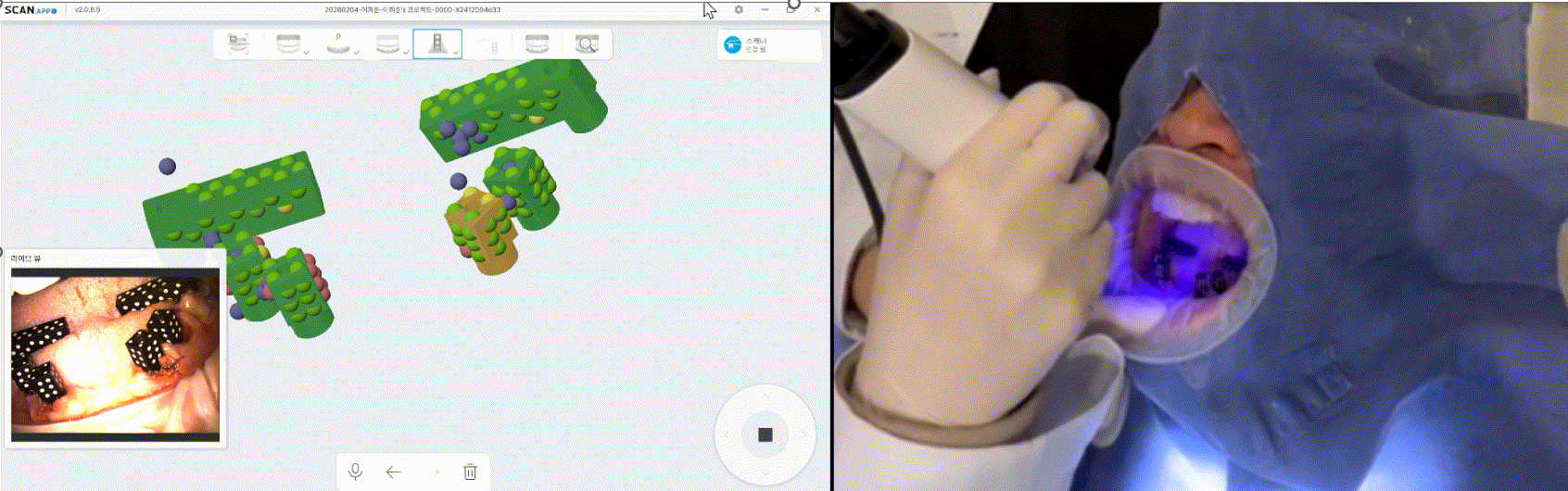

2. PIM 스캔바디 스캔하기

- 라이브 뷰에서 스캔바디 위치 조정하기:

• 카운트다운이 시작되면 모든 스캔바디의 고유 패턴이 명확하게 보이면서 라이브 뷰 중앙에 위치하도록 스캐너 위치를 조정합니다.
• 라이브 뷰 내 스캔바디가 한쪽으로 치우치지 않도록 주의합니다.

- PIM 스캔바디 스캔하기:

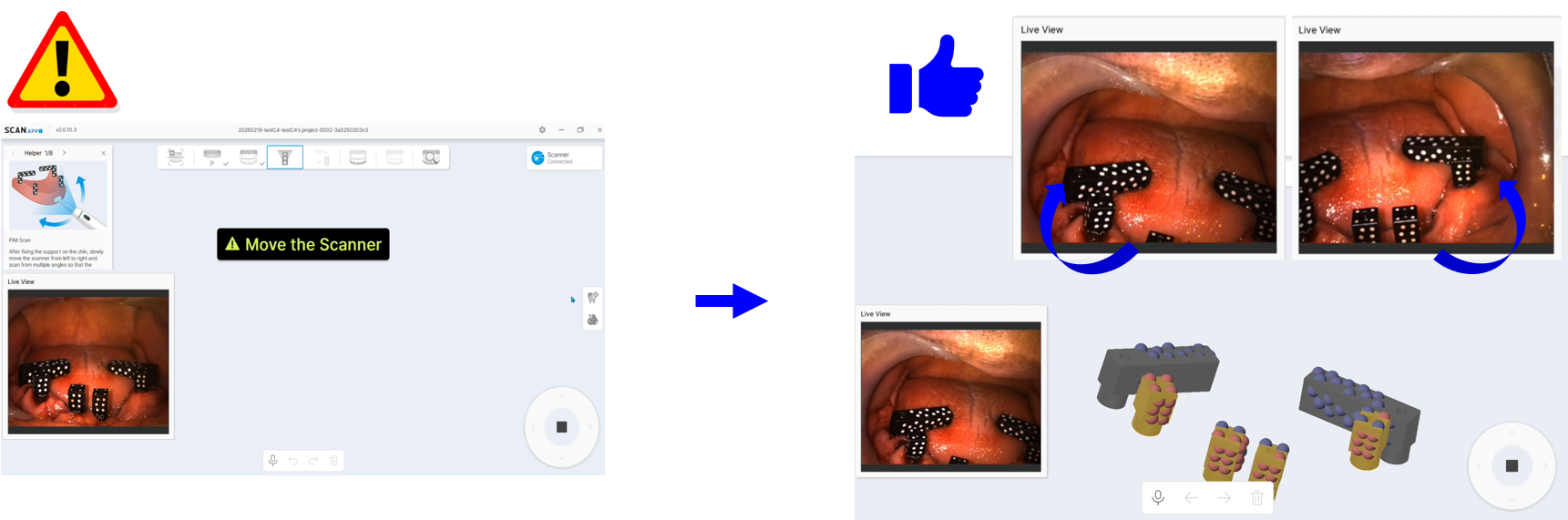

• 카운트다운이 끝니먄 스캐너를 좌우로 크게 움직이며 스캔을 시작합니다.

• 스캐너가 고정된 상태에서는 PIM 스캔바디가 인식되지 않습니다. 스캐너를 좌/우, 상/하로 자유롭게 움직이며 스캔바디를 인식합니다.

• 스캔 중에 스캐너와 PIM 가이드를 한 위치에 고정할 필요 없이, 스캔바디의 고유 패턴이 잘 보이도록 위치와 각도를 자유롭게 움직이며 스캔하는 것을 권장합니다.

• 스캔바디가 구강 내 깊숙한 위치에 있는 경우, PIM 가이드의 길이를 조절하여 스캔할 수 있습니다.
• 다만 스캔바디와 스캐너의 거리가 너무 가까울 경우, 고유 패턴의 초점을 스캐너가 정확하게 맞추지 못할 수 있으므로 주의해야 합니다.

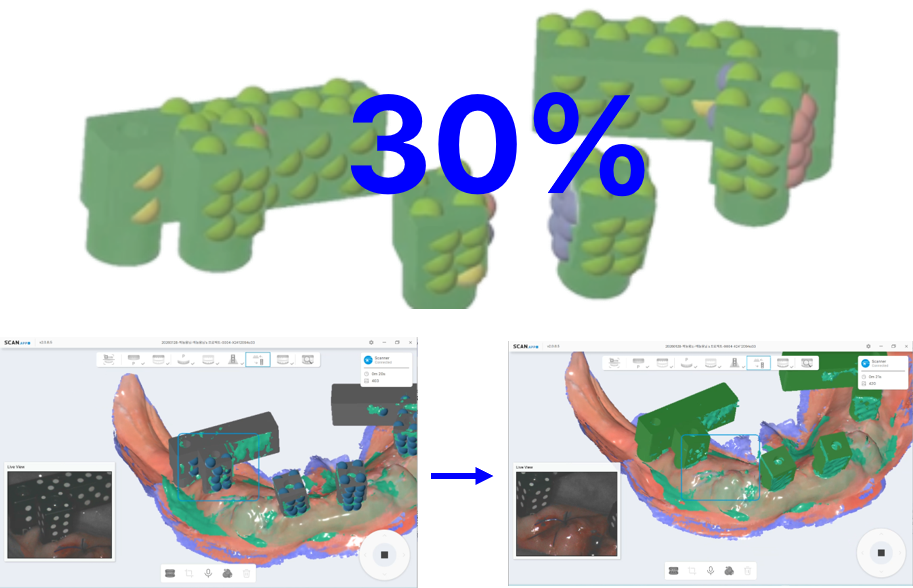

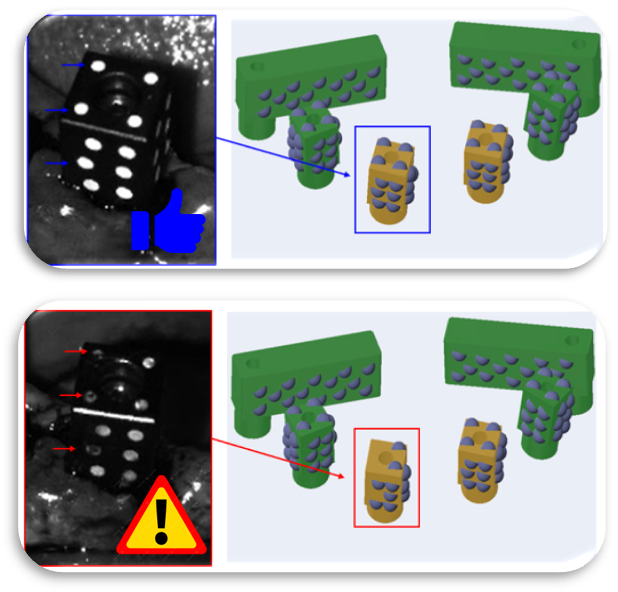

• 충분한 정확도가 확보되면 스캔바디가 녹색으로 표시됩니다. 모든 PIM 스캔바디가 녹색으로 표시될 때까지 스캔을 진행합니다.

📌 PIM 스캔데이터 정렬

1. PIM 스캔바디와 베이스 데이터 정렬하기

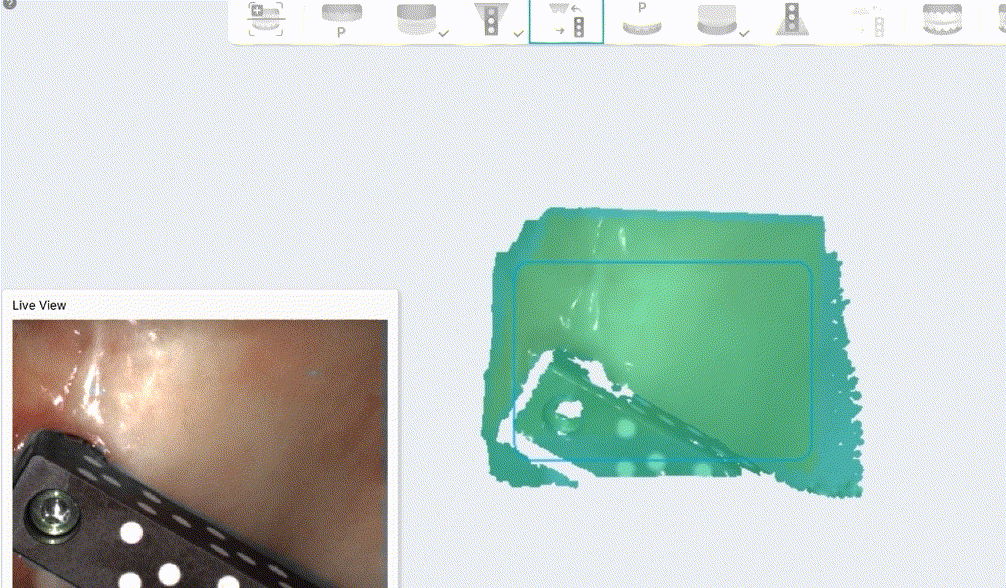

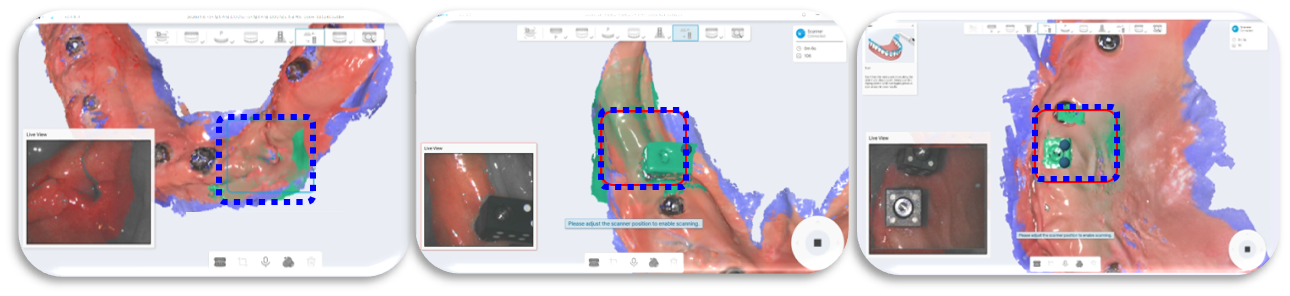

• PIM 스캔바디와 베이스 데이터의 정렬을 위해 정렬 스캔을 진행합니다.

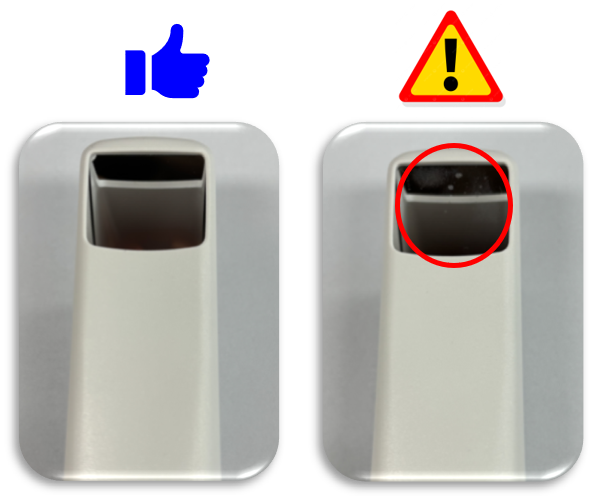

• 스캔 전 스캐너 팁 미러가 깨끗한 상태인지 확인합니다. 오염이 있는 경우 깨끗한 천으로 닦은 후 스캔합니다.
