- 임플란트 MUA 식립 위치가 가까울 경우 - 분할 스캔

📌PIM 분할 스캔이란?

인접한 스캔바디의 간섭이 발생하는 영역을 기준으로 스캔 영역을 나누어 진행합니다.

📌PIM 분할 스캔이 필요한 경우

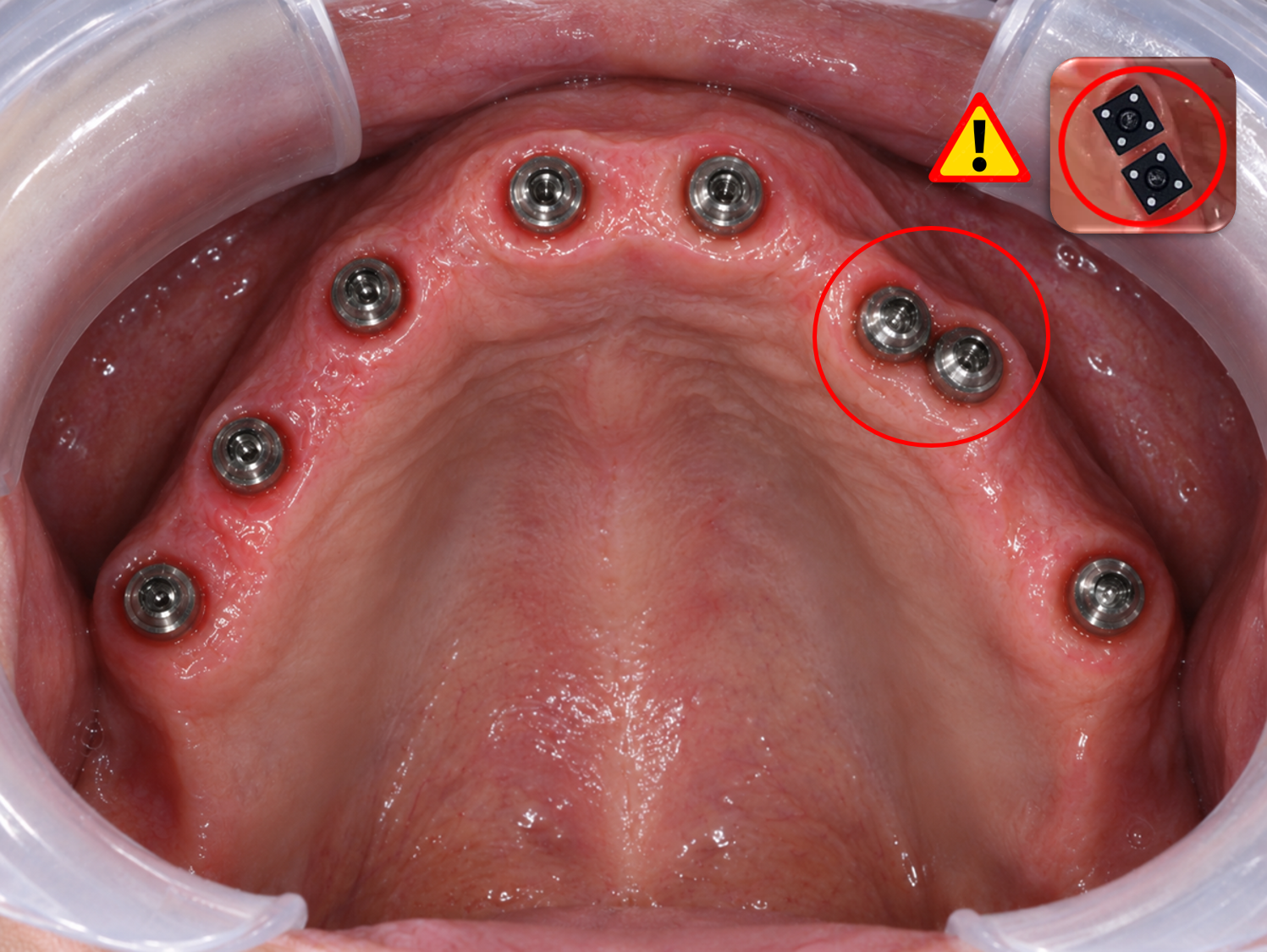

• MUA 간 거리가 가까워 스캔바디 체결 시 스캔바디의 전체 형상이 명확하게 확보되지 않는 경우
• 스캔바디 간 간섭으로 정상적인 체결 또는 인식이 어려운 경우

📌 분할 스캔 워크플로우

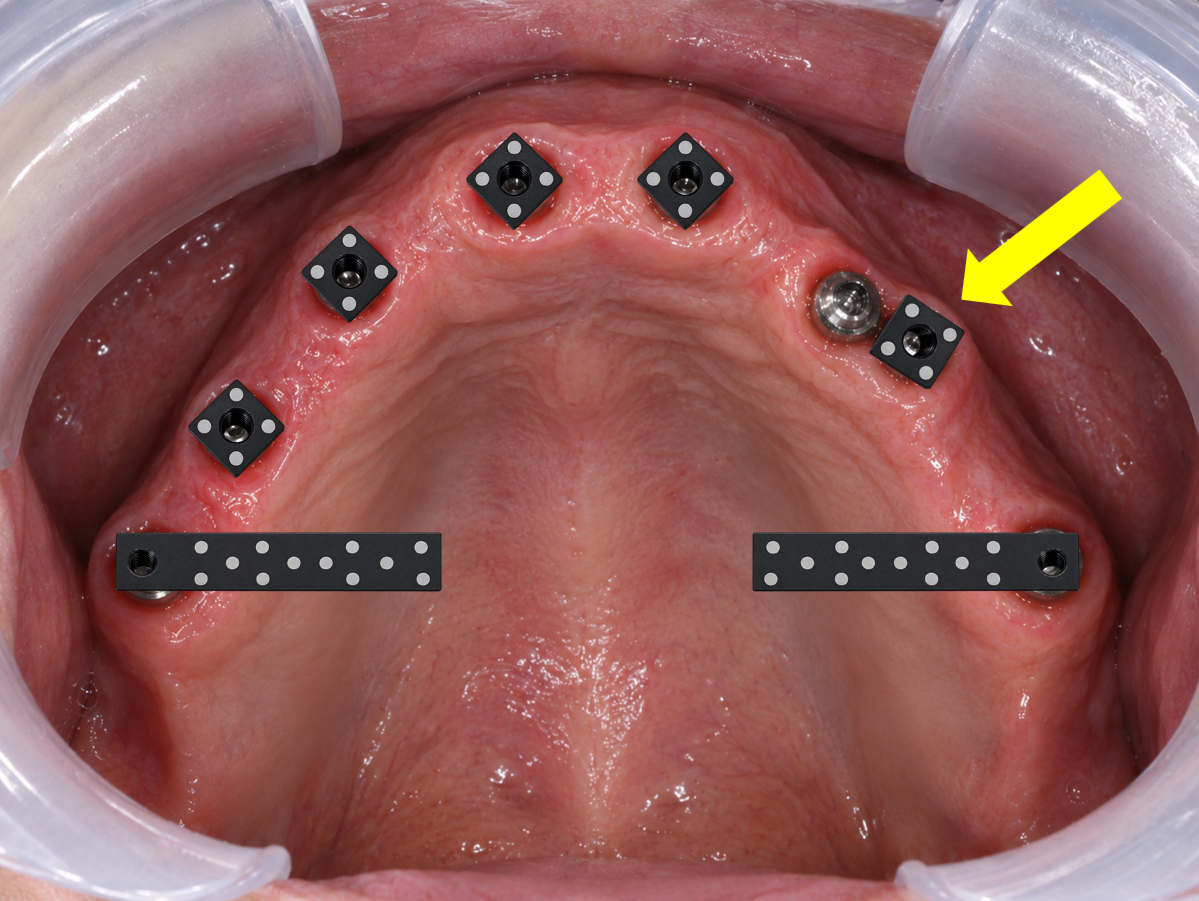

1. 1차 PIM 스캔바디 체결 및 스캔

• 스캔바디의 인식을 위해 최소 3개 이상의 PIM 스캔바디를 체결합니다.
• 이때, 양측 최후방에는 LQ Type 스캔바디를 체결하여 PIM 스캔을 진행합니다.

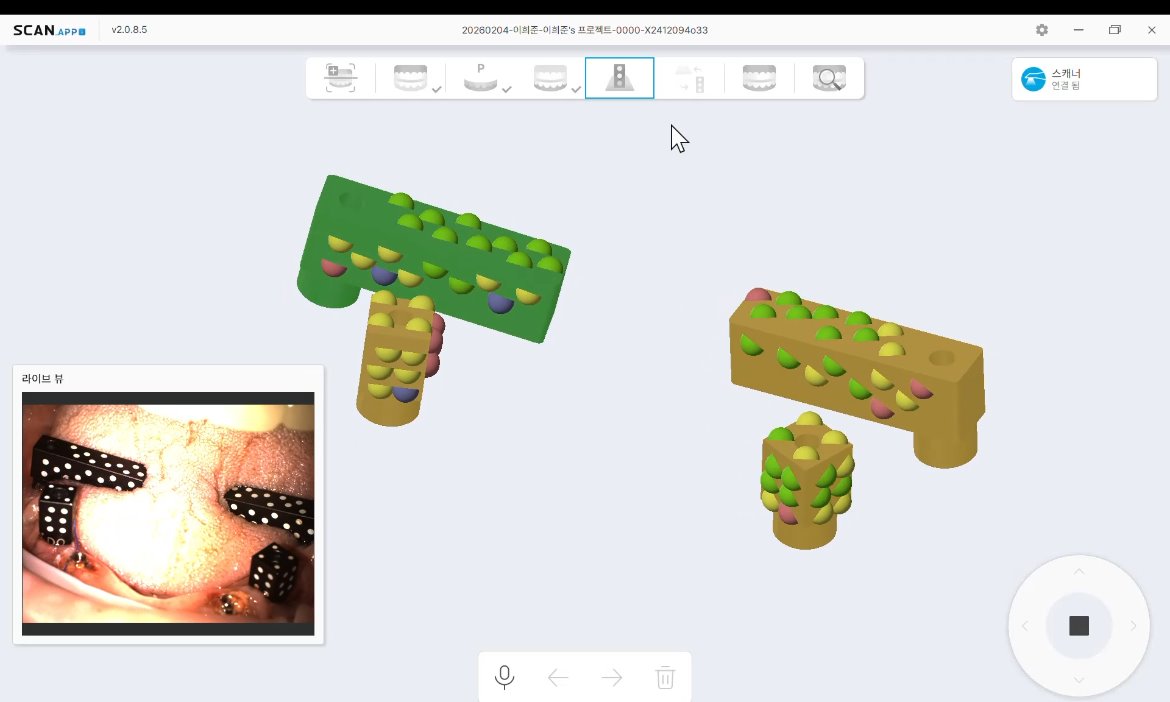

하단 gif를 참고해주세요.

• 하악 AO6 케이스
• 전치부 2개를 제외한 PIM 스캔바디 4개만 체결 후 PIM 스캔 진행

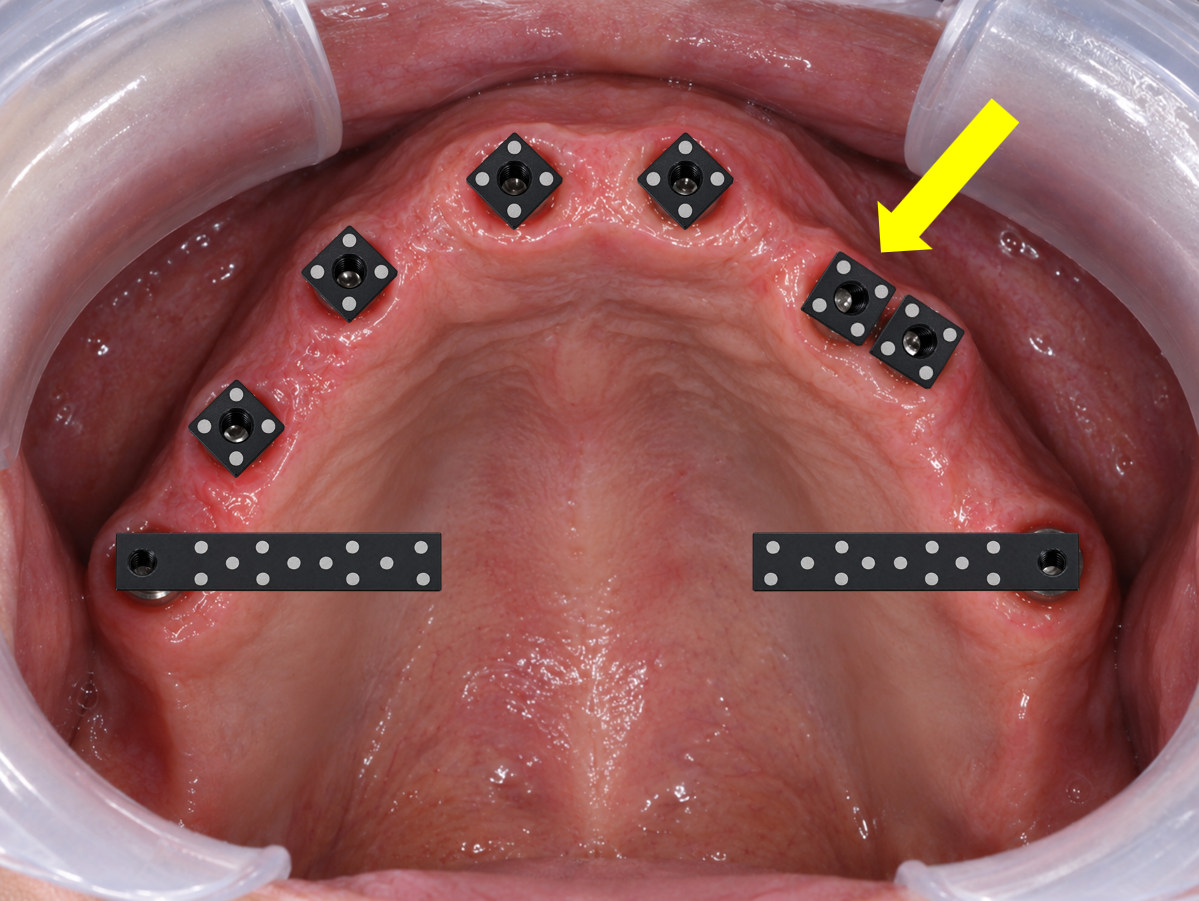

2. PIM 스캔바디 추가 체결

• 1차 스캔 시 체결되어 있던 스캔바디는 동일한 위치와 방향을 유지합니다.
• 체결하지 않은 스캔바디를 추가로 체결합니다.

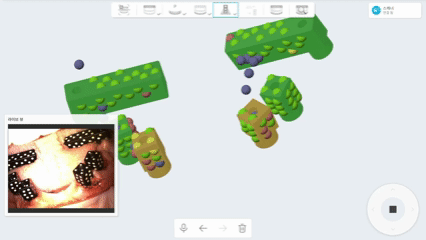

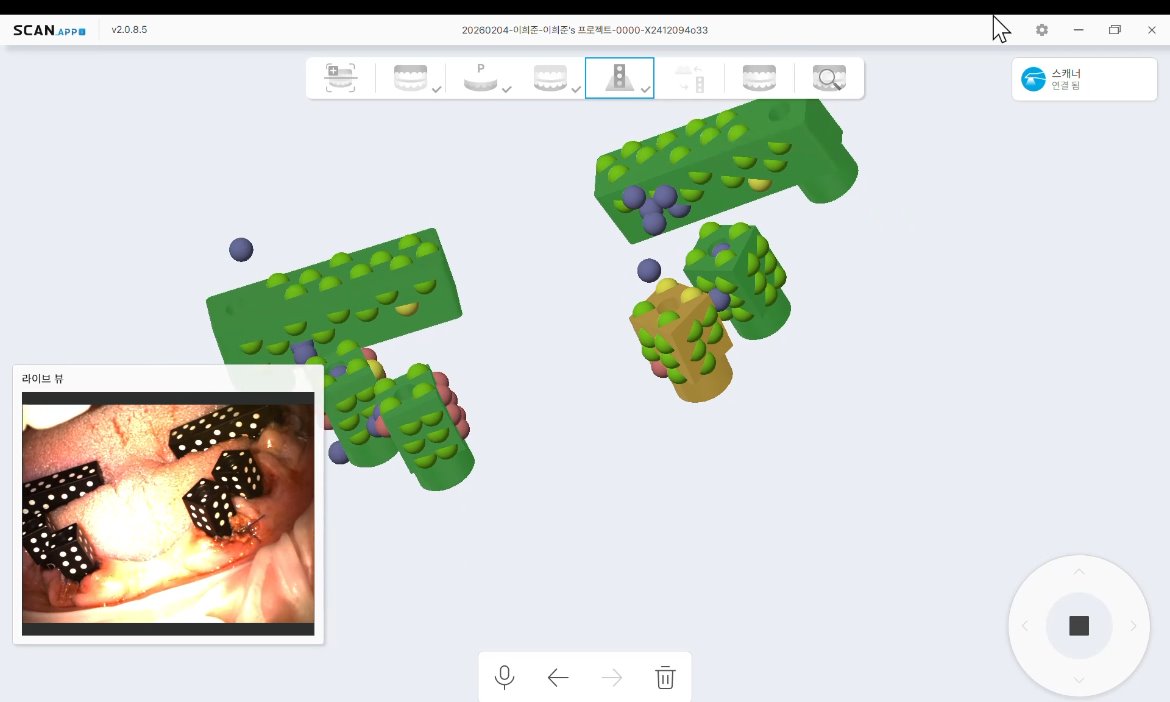

하단 gif를 참고해주세요.

• 하악 AO6 케이스
• 1차 PIM 스캔 완료 후 전치부 PIM 스캔바디 추가 체결하여 최종 PIM 스캔

3. 최종 PIM 스캔

각 영역의 스캔 데이터가 충분히 확보되도록 하며, 이후 인접 영역을 함께 스캔하여 데이터를 연결합니다.

하단의 동영상을 참고하여 전체적인 워크플로우를 확인하세요.

• 상악 AO8 케이스 (PIM 스캔은 1분 27초부터 시작됩니다.)
• 1차 PIM 스캔 완료 후 전치부 PIM 스캔바디 추가 체결하여 최종 PIM 스캔
